循环流化床富氧煤气化工程真空除氧器设计工艺要求

循环流化床富氧煤气化工程真空除氧器设计工艺要求

       现在,真空除氧器产品对大家来说已经不陌生了,在电厂锅炉使用中可随处可见真空除氧器的身影,我们可以利用真空除氧器对进水处理除氧,增加使用工作效率。
设备设计工艺要求真空除氧器

真空除氧器一套,一套真空除氧器给4台余热锅炉提供进水,每台余热锅炉产蒸汽量大概为18.6 t/h,4台合计为75 t/h蒸汽量。
       1)这4台锅炉在某些工况下,可能仅有1台运行,最开始的负荷会更低,如50%负荷,也就是仅需真空除氧器水9.3 t/h;
       2)有的工况是2~3台锅炉运行,除氧水流量为37.2~55.8 t/h;
       3)大工况是4台同时运行,且锅炉自身大负荷是额定的120%,也就是真空除氧器水总流量约为88 t/h综上所述,我们需要选用一台真空除氧器,能运行在9.3~88 t/h。
我方提供3bar,450℃的过热蒸汽,脱盐水40℃,请据此进行设计,提供我方考虑蒸汽消耗量、运行压力。
定排、连排扩容器
       上述4台余热锅炉合用一个定排扩容器和一个连排扩容器,4个锅炉的真空除氧器流量9.3~88t/h,排污率最大按照2%考虑,定排产的蒸汽没有用途,可考虑直接排放;连排产蒸汽可送入真空除氧器继续循环。请给出真空除氧器、定排、连排扩容器的设备图纸。
       工作介质脱盐水:进水温度40℃。脱盐水压:0.1 ~ 0.2Mpa。过热蒸汽温度:450℃压力:0.3MPa接口尺寸所有接口法兰标准:HG20592-2009(B)
其他技术要求:
       提供
真空除氧器和定连排操作参数;提供基础阀门,如压力表、安全阀、液位计等。提供公用工程规格和消耗量,包括不限于(蒸汽、脱盐水)。
技术规格与参数
一、技术规格与参数
(一)、旋膜真空除氧器(1台)
     1、型号:GE-75t/h;
     2、水箱容积:30M3;
     3、工作压力:0.02MPa;
     4、工作温度:104℃;
     5、设计压力:0.09MPa;
     6、额定出力:80T/h;
     7、出水溶解氧含氧浓度:≤ 0.015mg/L;
     8、填料材质:不锈钢;
     9、执行标准按JB/T10325《锅炉真空除氧器技术条件》;
     10、数量:1台

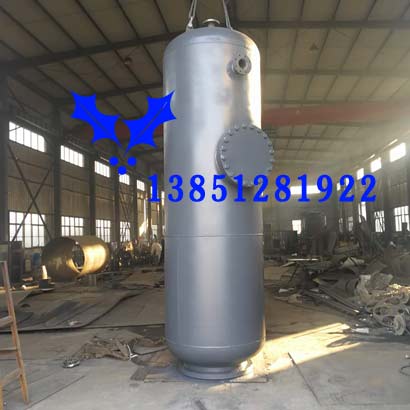

(二)、连续排污扩容器(1台)
1、型号:LP-1.5;
  2、容积:1.5立方;
     3、工作压力:0.2MPa;
     4、工作温度:165℃。

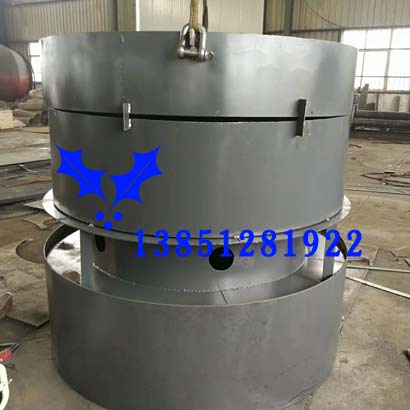

(三)、定期排污扩容器(1台)
1、型号:DP-3.5;
 2、容积:3.5立方;
     3、工作压力:0.2MPa;
     4、工作温度:105℃。
二、设计、制造、检验标准
       1、所有规程、规范和标准若有最新版本,以最新版本为准,且不论甲方知道与否,乙方有责任及时书面通知甲方有关规程、规范和标准发生的变化。
       2、真空除氧器、定连排扩容器及其附属设备的设计、制造、安装、调试和验收,应符合现行的有关国家标准和部颁标准。这些标准和规范至少包括:
TSG R0004-2009《固定式压力容器安全技术监察规程》
GB151-1999《管壳式换热器》、
HG/T2650《钢制管式换热器》、
GB5310-1995《高压锅炉管》、
JB/T4735-1998《钢制焊接常压容器》、
GB/T5117-1995《碳钢焊条》、
GB/T5118-1995《低合金钢焊条》、
JB/T4711-2003《油漆、包装和运输》、
HG20593-97《板式平焊钢制管法兰》
75T新型旋膜式除氧头供货范围
序号 名称 规格型号 单位 数量 产地 生产厂家 备注
1 旋膜除氧头 GE-75 t/h 台 1 连云港 宏琦公司
2 安全阀 A48Y-16C 只 1 郑州高压 外购
3 温度计 0-200℃ 只 1  外购
4 压力表 Y100 只 2  外购
5 磁翻板液位计 L=1500 台 1  外购
6 水箱 30m3 台 1 连云港 宏琦公司
7  相关管口反法兰 配套 套 1 连云港 外购
(二)、LP-1.5连续排污扩容器供货范围
序号 名称 规格型号 单位 数量 产地 生产厂家 备注
1 连续排污扩容器 LP-1.5 台 1 连云港 宏琦公司
2 安全阀 A48Y-16C 只 1 郑州高压 外购
3 温度计 0-200℃ 只 1  外购
4 压力表 Y100 只 1  外购
5 磁翻板液位计 L=500 只 1  外购
6  相关管口反法兰 配套 套 1 连云港 外购

(三)、DP-3.5连续排污扩容器供货范围
序号 名称 规格型号 单位 数量 产地 生产厂家 备注
1 定排污扩容器 DP-1.5 台 1 连云港 宏琦公司
2 温度计 0-200℃ 只 1  外购
3 压力表 Y100 只 1  外购
4  相关管口反法兰 配套 套 1 连云港 外购
