真空除氧器的设计结构与工作原理、五大操作步骤?

真空除氧器的设计结构与工作原理、五大操作步骤?



    真空除氧器的设计结构与工作原理、五大操作步骤?除氧器是电站锅炉、工业锅炉系统中必备的设备,其主要功能为降低锅炉供水中的含氧量,使之达到标准要求,以保证锅炉、汽轮机组和整个系统的金属部件在高温下不发生过度的氧化腐蚀。热力除氧器也是目前常用的锅炉除氧设备。
关键词真空除氧器;工作原理;结构

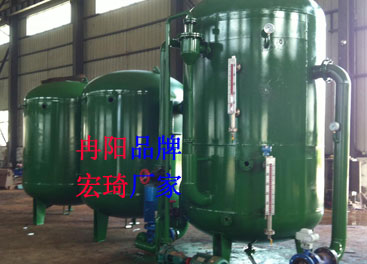

真空除氧器是热力除氧器的一种,它是在原膜式除氧器的基础上研究、创新、制造成功的,该除氧器现有四个系列、多种型号、多种功能,处理量从10t/h到1100th。各国对热力除氧器研究和追求的指标主要是淋水密度(亦称重度流速)和提升温度及溶氧的浓度差。真空除氧器的效率远远高于其它型号除氧器。
真空除氧器的工作原理与结构:
真空除氧器的工作原理
真空除氧器的传热、传质方式与已有的液柱式、雾化式和泡沸式不同,它是将射流、旋转膜和悬挂式泡沸三种传热、传质方式缩化为一体的传热、传质方式。它具有很高的效率。
射流、旋膜和悬挂式泡沸三种传热、传质方式源于石化系统的喷射、降膜和泡沸传热传质方式。不同的是:将喷射冷凝扩散管取消,仅利用喷嘴的射流改为飞行冷凝,它不仅具有很大吸热功能,而且具有很大的解析能力;将自然降膜改为强力降膜,增加液膜的更新度,并造成液膜沿管壁强力旋转卷吸大量蒸汽,增强传热、传质功能;将相向泡沸改为悬挂式泡沸。提高层中蒸汽流速高时泛点(飞溅),并将保持汽(气)体通道;将独立的三种传热传质方式缩化为一体,在一个单元的部件内完成。由于它具有很高的效率和某些特殊功能,突破了已有除氧器的技术性能。
2●真空除氧器的构造
高效真空除氧器由除氧塔和水箱两大部分组成。
2.1除氧塔
给水除氧器加热主要在除氧塔内完成。为此在除氧塔内设有二级除氧装置。除氧塔基本结构如图1所示。

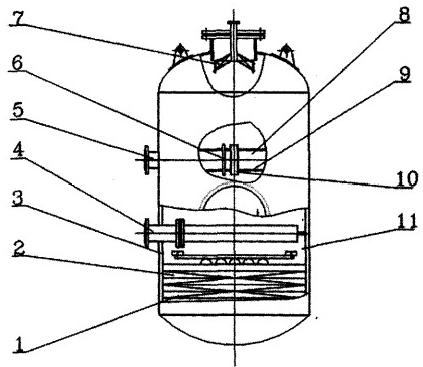

1.填料组2.篦组3.筒体4.高加疏水入口5.冷凝水入口
6.连通管7.汽水分离器8.水室9.隔板10.旋膜管11.水膜裙室
图1除氧塔结构

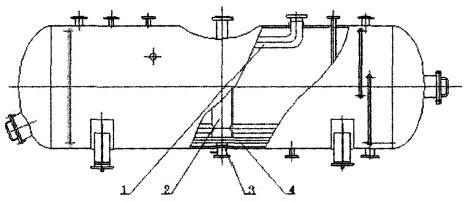

1.蒸汽导管2.配水管3.防旋板4.再沸腾管
图2水箱结构
5)其它附件有给水泵再循环管、平衡器接口、水封接口。
除氧器在停用期间,必须采取防腐保养措施,不应在无防腐保养下长期停用。新投入的除氧器要在设计和安装时一起考虑防腐保养设施,在役除氧器无保养设施,应根据具体情况,加设保养设施。




2.1.1一级除氧组件
一级除氧组件由筒体、多层隔板、旋膜管、双流连通管、水入口混管和蒸汽管组焊为一体,并分有水室和水膜裙室。
1)隔板是用来将一次除氧组件与水膜裙室隔开。
2)水人口混管是作为全部给水(含各种补给水)经混管混合后送入水室,供除氧用。混管的特点是利用喷射器的原理可混不同压力的水。
3)旋膜管是用无缝钢管,并在上面钻射流孔、泡沸孔制成。它是传热、传质的主要部件。
4)双流连通管亦是由无缝钢管制成,即化工设备的自然降膜管,它的主要作用是导回汽水分离室内分离下来的积水和旋膜管带出来的积水,并排出除氧塔上部的不凝气(汽)体,同时在管内使两种介质进行换热。
5)水膜裙室相当于除氧的雾化区,它是旋转膜作用的终程。水膜裙是传热传质面积,每个起膜器的水裙大可用面积由试验定。由于除氧器水膜裙室内温度已近运行压力下的饱和温度,故水中氧的解析能应该全部或接近于全部完成。实测结果说明,水膜裙的形态及水膜裙室的容积对除氧效果有直接影响。
2.1.2二级除氧组件
二级除氧组件由篦组和填料组两大部件组成。
1)篦组是由厚度为3毫米钢板经切割、压制成弧形的管条和框架组成。篦条等距焊在框架上,框架为可卸式。篦组的主要作用是将一级除氧后的水进行二次分配。篦条空间面积不小于总面积的50%。
2)填料组是用网波填料和框架组成。框架为可卸式。网波填料亦称液汽网。它是用0.1×0.4毫米扁不锈钢丝编制成网带,它具有Ω型孔眼。除氧器依据需要选用比表面积为600m2/m3~700m2/m3。其填料层为两层。
3)为固定二次除氧组件,其下部设有托架,上部设有可卸式压固件。
2.1.3其它部件
旋膜除氧塔上、下部分别装设汽水分离器、四根加热蒸汽导管和一根落水管(出水管)。
1)汽水分离器由托架、排汽管和填料组成。选用网波填料作为分离填料。为简化设备将汽水分离器与除氧塔上部人孔组合为一体。检修时要将人孔盖连同汽水分离器一起取下。
2)四根蒸汽导管均布于除氧塔的下封头,落水管设于中心,与水箱上部相应管口对接。制造时要求配装。这五根管是现场安装时主要对接口,它们也是除氧塔的支腿。
3)除氧塔外壳的四根支腿,主要作为安装时吊装对接口用,与水箱上支腿用法兰连接。安装后要求将法兰螺栓松开约2毫米。
2.2水箱
除氧水箱的作用是贮水,作为缓冲之用,锅炉上水时予加热,辅助除氧。高压真空除氧器配装的水箱内装有:加热蒸汽导管、配水管、再沸腾管、防旋板以及其它所必须部件和接口。如图2所示。
1)蒸汽导管:除氧塔内的加热蒸汽是经水箱内上部蒸汽导管接入除氧塔下部通汽管送入除氧塔内底部。蒸汽在除氧塔底部采用喷射方式。向塔内送汽时将水箱内水位上部含有氧的汽体一并带入,做到水、汽界面上的汽体中氧的分压降到低。
2)配水管:经除氧塔除氧后的水,经落水管引送至配水管并直接分别配送到水箱下部的各出水口处。做到防止当机组甩负荷时,能将冷水直接送到出水口处,防止给水泵入口汽化。
3)再沸腾管:水箱装有再沸腾管,作为锅炉上水时和机组启动时加热除氧用,机组启动带负荷后即应停止使用。
4)防旋板:水箱下部有两个出水口,采用管端平接,内部不留凸头,并在各出水管口装设防旋板,防止低水位时水的旋流相应增加水箱有效容积。试验证明,水的旋流对水泵汽蚀影响很大,无防旋板时,水箱水位必须保持管径三倍高度,有防旋板则可降为1.5倍以下的效果。
真空除氧器五大操作步骤
真空除氧器是常见锅炉设备除氧中的客户使用较多,评价相对较好的一种除氧设备,真空除氧器由以上的几种部分组成,上面我们已经为大家介绍过了,下面来看看该真空除氧器的五大操作步骤。
  1.将微压计握在左侧的开关推向"ON",仪表通电,显示屏幕有显示。
  2.通电后微压计应预热 5~15min方可测量,否则测量读数不准。当预热 5~15min后,屏幕显示数字乱跳,说明电池电量低,更换电池。如预热 5~15min后,显示数字稳定,则可转入测量。
  3.此时按下微压计右侧开关,使显示屏显示数字为零。
  4.用两根乳胶管的一端分别接至微压计顶端左侧的负压接嘴和右侧的正压接嘴。将正压接嘴上乳胶管的另一端置于被测部位;将负压接嘴上乳胶管的另一端置于常压部位。
  5.观察微压计屏幕上的显示数值,稳定后读取并记录该值。
