(一)真空除氧器的类型

1.按工作压力分:真空式除氧器p<0.0588MPa大气式除氧器p=0.1177MPa高压除氧器p> 0.343MPa；

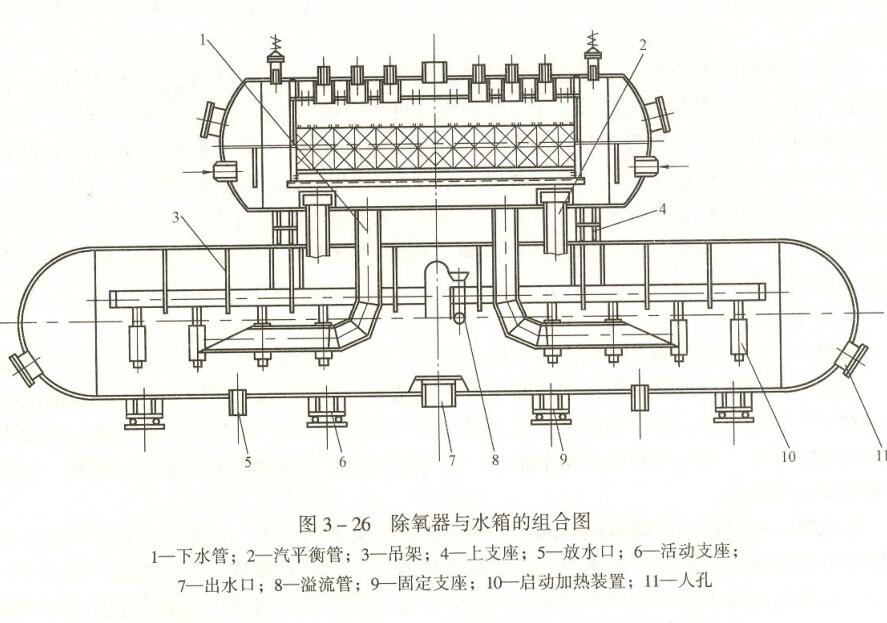

    2.按结构分:淋水盘式喷雾式喷雾淋水盘式喷雾填料式；
    卧式除氧器的优点:高度较低，有利于布置。沿高度方向可布置多个排气口，保证除氧效果。安装工作量小，连接质量能保证。

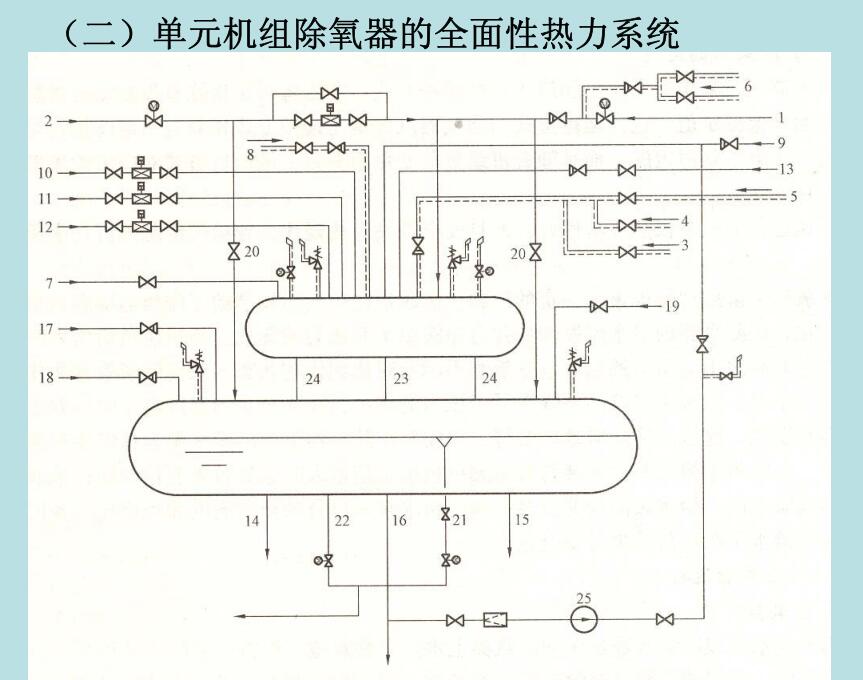

真空除氧器在热力系统中的连接

(一)真空除氧器汽源的连接方式

1.单独定压连接方式优点:工作压力恒定，除氧效果稳定。缺点:抽汽管道存在较大节流损失;在低负荷时要切换到高级压力的抽汽。热经济性差。应用:中小型机组广泛采用。

2.前置定压连接方式优点:工作压力恒定，除氧效果稳定;有节流阀但没有节流作用，只起分流作用，热经济性较好。缺点:增加了一台高压加热器，投资大，系统复杂。应用:只在个别供热机组上采用。

3.滑压连接方式优点:在滑压运行范围内，工作压力随机组负荷变化而变化，无节流损失;可以很好地作为一-级回热加热器使用，进一步提高热经济性。缺点:对给水泵的稳定运行影响较大;容易影响除氧效果。应用:大机组广泛采用。

真空除氧器运行

(一)真空除氧器的运行方式

    1.定压运行除氧器在运行过程中工作压力始终保证定值的运行方式。优点:工作压力恒定，除氧效果稳定。缺点:抽汽管道存在较大节流损失;在低负荷时要切换到高一.级压力的抽汽。热经济性差。应用:中小型机组广泛采用。

2.滑压运行除氧器在运行压力不是恒定的，而是随着机组机组负荷变化而变化的运行方式。优点:工作压力随机组负荷变化而变化，无节流损失;可以很好地作为一级回热加热器使用，进一步提高热经济性。缺点:给水泵易汽蚀;容易影响除氧效果。

    应用:大机组广泛采用。除氧器滑压运行带来的问题及其对策:负荷突升=除氧器工作压力迅速升高→水箱中的水瞬间变成不饱和水=除氧效果恶化对策:控制负荷的突升速度，一般<5%/min在给水箱中加装再沸腾管。负荷突降→>除氧器的工作压力迅速降低>给水泵入口的水过饱和→水泵汽蚀对策:(防止给水泵汽蚀的措施)适当提高除氧器的安装高度。在给水泵的入口加装低速前置泵。设法减小水泵吸水管道的压降。在吸入口快速投入冷水。投入备用起源，降低压降速度。

(二)真空除氧器运行

1.真空除氧器启动除氧器启动初期由辅助蒸汽供热，定压运行。正常运行由第四段抽汽供热，滑压运行。

2.真空除氧器正常运行维护和监视

(1)溶氧量。增加的原因:负荷突升;进水温度太低;进水量过大;喷管雾化效果不好;排汽阀开度不够;一、 二二 次蒸汽分配不均等。

    (2)压力和温度加热不足问题。

(3)给水箱水位3.真空除氧器常见故障与处理见表3-24.除氧器停运滑停当供汽压力低于辅汽压力时改定压运行。当锅炉不需要进水时停运除氧器。
