真空除氧器液位水位调节系统原理方式介绍?
真空除氧器液位水位调节系统原理方式介绍?
真空除氧器液位水位调节系统原理方式介绍?真空除氧器水位调节系统根据热力系统设计的不同有不同的设计思路。中小型机组有的采用单冲量回路控制系统,也有的采用三冲量控制系统。采用全程控制系统,当给水流量从零到450T/H时,系统为单冲量控制系统,仅靠真空除氧器水位来控制,当给水流量大于450T/H时,系统为三冲量控制系统,即水位调节接受三个输入信号:真空除氧器水位信号,锅炉给水流量,#5低加出口凝结水流量。两种方式的切换通过逻辑切换实现,真空除氧器水位调节有两种方式。

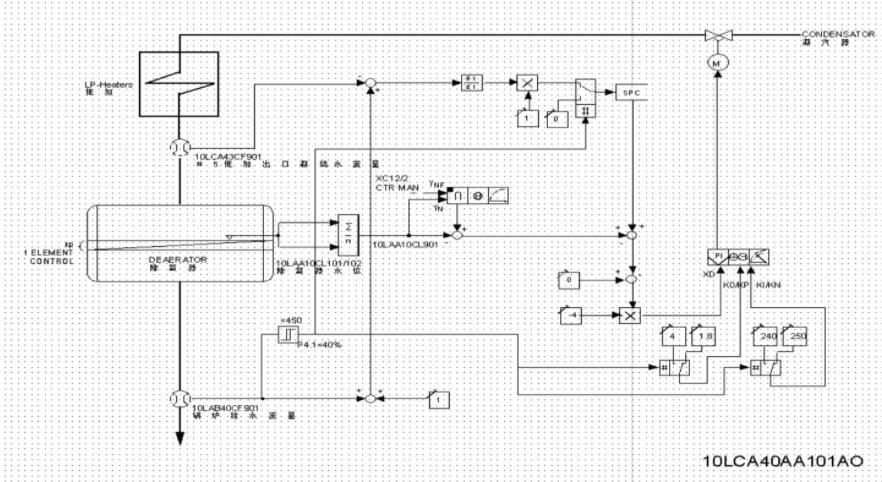

真空除氧器上水调节门控制真空除氧器水位原理图:

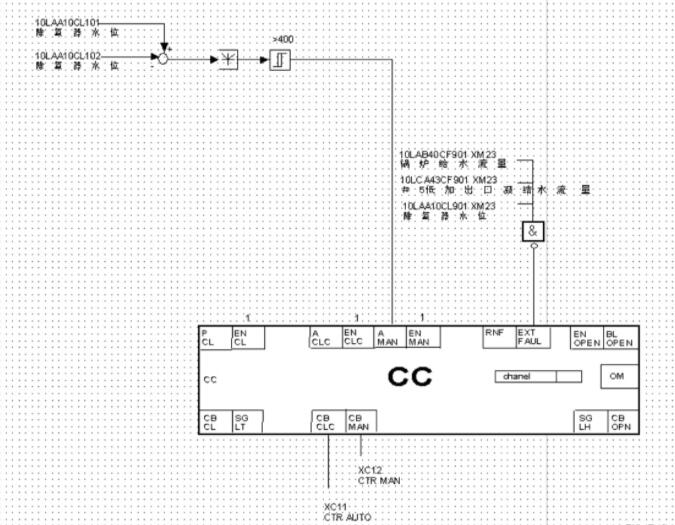

真空除氧器水位调节逻辑说明:
1、设定值块公用一个,在变频器一路(高压开关和变频器)跳闸时发1S脉冲切到跟踪实际水位。2、新设的凝泵变频自动只有调节块,PID入口偏差从上水调门自动偏差直接引入。3、在组态中手动实现真空除氧器上水调门自动和变频器自动的无扰切换,同时这两路自动回路互为闭锁。4、两台泵并列运行时(无论变频还是工频),要求由以上水调整门控制水位。同时闭锁变频器自动(有工频运行时)。
真空除氧器上水调门自动切手动条件1、真空除氧器水位偏差大
●真空除氧器上水调门切到外部故障条件1、锅炉给水流量坏点;2、#5低加出口流量坏点;3、真空除氧器水位两点均呈坏点
●凝泵变频调节自动切手动条件1、真空除氧器水位偏差大;2、变频指令与反馈偏差大;3、变频器停止运行;4、以上水调门投自动。
●凝泵变频调节切到外部故障条件1、真空除氧器水位两点均呈坏点;2、变频器反馈坏质量点
●凝泵变频调节允许投自动条件1、变频器运行;2、真空除氧器上水调门手动;3、无变频器报警和故障。
