旋膜式除氧器锅炉回水系统中的应用

      旋膜式除氧器锅炉回水系统中的应用，除氧器是锅炉及供热系统的关键设备，可以降低锅炉给水中溶解氧及其它气体，防止热力设备及其管道腐蚀，以保证热力设备安全的运行和较长的使用寿命。在现有的工艺中，锅炉给水从旋膜式除氧器底部出口管线排出，经过离心泵加压后被输送至各个用水点，当下游工段用水量减少时，除氧站泵后压力升高，这时需要开启回水管线阀门，锅炉给水回流到除氧器水箱内，待下游工段压力降低至正常操作值后，关闭回流管线阀门。
      由于除氧站的中压锅炉给水温度和压力较高，当锅炉给水回流到除氧水箱内时压力突然降低到相对应的饱和蒸汽压以下，锅炉回水发生闪蒸，瞬间汽化，体积急剧膨胀，除氧器水箱中压力升高，汽化的蒸汽和加热蒸汽通过除氧头底部小孔进入到除氧头时具有较高的流速和动能。蒸汽流速突然增大使填料层发生液泛，除氧头内发生水击。液泛降低填料的比表面积，水击破坏水膜的形成，降低了除氧效率并引起除氧器振动。
      同时，长期的蒸汽冲击使填料层的结构逐渐变的不稳定，引起填料脱落、破碎，损害设备。在实际运行中，由于锅炉给水系统负荷低、波动大导致除氧器进水温度低、压力低、除氧器水室和汽室的压差小，除氧器成膜效果差，加热蒸汽的消耗量增加，生产锅炉给水的单位成本增加。
旋膜式除氧器安装使用技术方案：
      旋膜式除氧器锅炉回水系统，包括大气式旋膜式除氧器，大气式旋膜除氧器包括除氧头和水箱，水箱的底部出口连接连接出水管线，出水管线连接低压泵系统，低压泵系统连接换热器，换热器经三通分别连接一出口管线和支路管线，支路管线连接中压泵系统，中压泵系统经三通分别连接二出口管线和支路回水管线，支路回水管线经三通分别连接一支路回水管线和二支路回水管线，一支路回水管线连接到进水管线，且一支路回水管线与进水管线汇合后连接混合器，混合器接入到除氧头的水室，二支路回水管线连接到除氧头并伸入其汽室内；一支路回水管线上设置有减压阀组，一支路回水管线的经减压阀组依次连接流量仪表、流量调节阀、压力表和安全阀后接入到混合器；除氧头的水室连接温度仪表；流量仪表、流量调节阀和温度仪表分别连接控制器组成串级自动控制系统。
      低压泵系统包括并联的两个泵组，每个泵组均包括一个低压泵，低压泵的进口端设置有过滤器和闸阀，低压泵的出口端设置有单向阀和截止阀。
      截止阀和闸阀的外端之间通过旁通管线连通，旁通管线上有另一个相同的减压阀组。
      中压泵系统包括并联的两个泵组，每个泵组均包括一个中压泵，中压泵的进口端设置有过滤器和闸阀，中压泵的出口端设置有单向阀和截止阀。支路回水管线上设置有截止阀和单向阀。
      一支路回水管线上设置有安全阀。
      二支路回水管线上设置有闸阀。
安装旋膜式除氧器有益技术效果：在保证降低下游工段供水压力的同时，可以提高旋膜式除氧器水室温度，有利于除氧；提高水室压力有利于旋膜管中水膜的形成，有利于除氧；能够避免因锅炉回水进入除氧器水箱发生闪蒸而引起除氧器振动的情况发生，提高旋膜式除氧器除氧效率和运行的稳定性；将锅炉给水循环除氧，可以降低锅炉给水的氧含量。
附图说明
      下面结合附图说明对旋膜式除氧器作进一步说明。

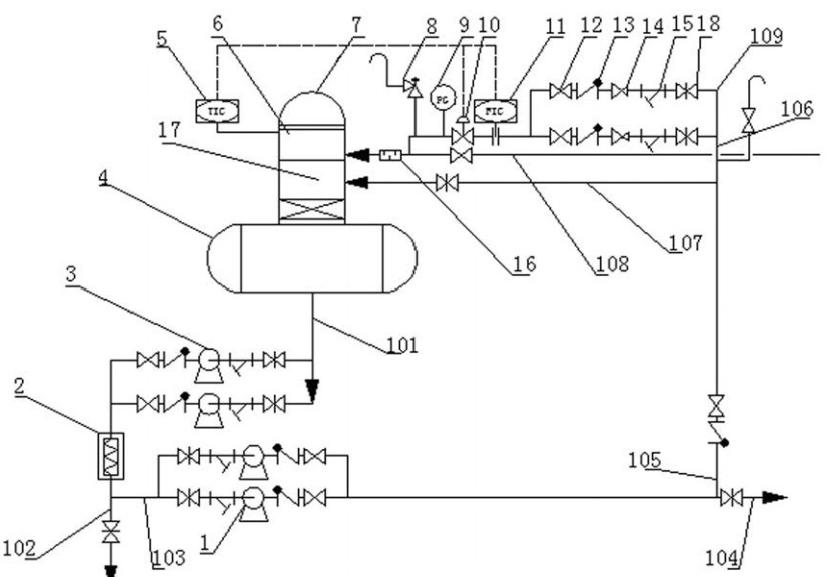

      图1为旋膜式除氧器有头式大气式旋膜式除氧器锅炉回水系统的示意图
      附图标记说明：1-中压泵；2-换热器；3-低压泵；4-水箱；5-温度仪表；6-水室；7-除氧头；8-安全阀；9-压力表；10-流量调节阀；11-流量仪表；12-截止阀；13-单向阀；14-减压阀；15-过滤器；16-混合器；17-汽室；18-闸阀；101-出水管线；102-一出口管线；103-支路管线；104-二出口管线；105-支路回水管线；106-一支路回水管线；107-二支路回水管线；108-进水管线。
