一种消除真空除氧器排汽管内凝结水设备说明

       一种消除真空除氧器排汽管内凝结水设备说明属于电厂设备领域。其可以有效解决凝结水在排汽管中积存并随蒸汽外排的问题，从而避免除氧层积水结冰的问题。包括真空除氧器，真空除氧器与排汽管连接，排汽管与积水器连接，真空除氧器还分别与进汽管、四抽进汽管、进水管及排水管连接，积水器的内部设置有至少2个挡水板，积水器与放水管连接。
      在火力发电厂机组运行过程中，真空除氧器设备是锅炉给水供热系统中不可或缺的设备之一。给水中的溶解氧会导致锅炉和相关设备的严重腐化，因此需要将给水中的溶液氧通过真空除氧器去除掉，而当真空除氧器设备运行一段时间后，排汽管中会积存大量的凝结水，积存的凝结水随蒸汽外排过程中会导致除氧层大面积积水、结冰，影响真空除氧器的除氧效果。
      蒸汽从进汽管(辅汽或四抽供汽管)进入真空除氧器中，和水进行热交换，经过脱氧的水通过给水泵输送至锅炉中利用。而真空除氧器中多余的氧随蒸汽通过排汽管进入积水器中，利用积水器内置的挡水板收集凝结水，并防止凝结水随蒸汽排出。
      这种消除真空除氧器排汽管内凝结水的设备中，积水器的底部设置有进汽口，排汽管从进汽口伸入积水器内，且排汽管伸入积水器内的管段长度为150mm。
      这种消除真空除氧器排汽管内凝结水的设备中，放水管上设置有U型水封管，U型水封管的顶部与进汽口之间的距离大于70mm。以防止积水器中的蒸汽通过放水管外排。
这种消除真空除氧器排汽管内凝结水的设备中，积水器的底部还设置有放水口，放水管与积水器的放水口连接。
      这种消除真空除氧器排汽管内凝结水的设备中，挡水板包括一板架、二板架。积水器利用挡水板交错布置的结构将凝结水留存在积水器中。
      这种消除真空除氧器排汽管内凝结水的设备中，排汽口为圆形状。
      这种消除真空除氧器排汽管内凝结水的设备中，上下相邻的两个排汽口之间交错设置。交错设置的排汽口可提高积水器的凝结水存留率，有效防止凝结水随蒸汽外排。
      这种消除真空除氧器排汽管内凝结水的设备中，相邻的两个挡水板之间的距离为190mm～200mm。相邻两个挡水板之间的距离为200mm时，可使积水器留存凝结水的效果佳。
      与现有技术相比，本实用新型通过在排汽管上设置积水器，利用积水器收集随蒸汽外排的凝结水，有效的防止了凝结水随蒸汽外排而使除氧层大面积积水、结冰的问题。

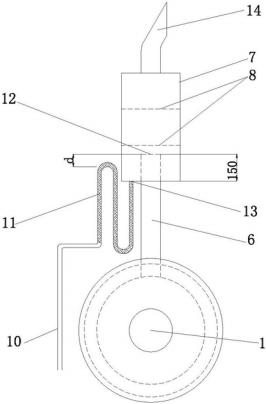

      图1是真空除氧器正面结构示意图；

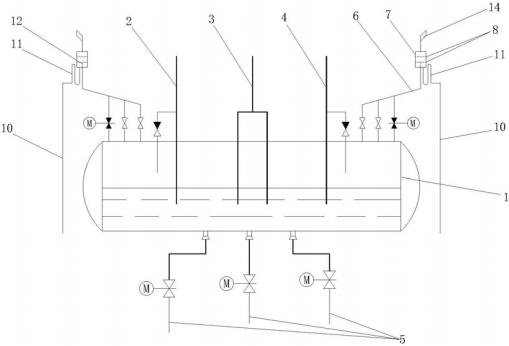

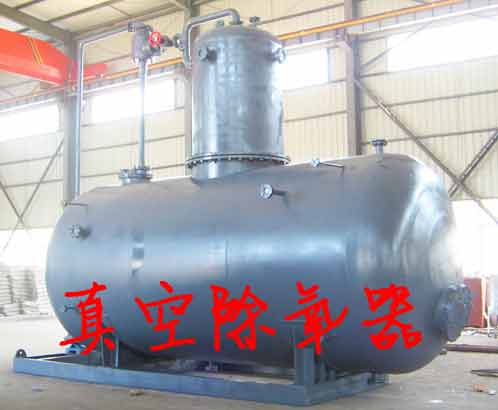

      图2是真空除氧器装置结构示意图；
      图3是积水器内置挡水板的结构示意图。
      附图标记：1-真空除氧器，2-辅汽进汽管，3-进水管，4-四抽进汽管，5-排水管，6-排汽管，7-积水器，8-挡水板，9-排汽口，10-放水管，11-U型水封管，12-进汽口，13-放水口，14-出汽管。
