使用于锅炉余热回收装置的大气式热力除氧器产品说明
使用于锅炉余热回收装置的大气式热力除氧器产品说明,随着能源供应的日趋紧张以及国内节能减排的巨大压力,以往放散处理的低品质能源的利用开始受到重视。但低品质能源的利用在技术上存在诸多问题,锅炉大气式热力除氧器将不凝结气体由放空管排至大气,同时将大量蒸汽也一起排出,造成了很大的能源浪费。
目前,国内外锅炉大气式热力除氧器余热回收主要通过将乏汽与供入除氧器的除盐水进行热交换来回收热量。这样的一种回收方式受除氧器乏汽排放量和除盐水的供入量的影响,供入热力除氧器的除盐水温度会产生波动,影响热力除氧器的稳定运行。如果采用阀门调整除盐水供入量的方式来保证供入热力除氧器的除盐水水温稳定,则除盐水供入量将产生波动,同样会影响除氧器的稳定运行。
一种锅炉大气式热力除氧器余热回收装置,解决了或部分解决了现有技术中回收热力除氧器乏汽余热时会影响乏汽排放和除盐水供给,不能稳定除氧器除盐水的供入温度的技术问题。
为解决上述技术问题,一种锅炉大气式热力除氧器余热回收装置包括:换热机构,与热力除氧器连通;监测机构,与换热机构连通;控制机构,与监测机构连接;供水机构,与换热机构连通;加热机构,与控制机构连接,加热机构与换热机构连通,加热机构与除氧器连通;其中,除氧器的乏汽进入换热机构与供水机构进入换热机构的除盐水换热后排出,监测机构监测换热后的除盐水的温度,将温度信号发送给控制机构,控制机构将加热信号发送给加热机构,除盐水通过加热机构加热到设定温度后进入除氧器。
换热机构包括:换热器,与热力除氧器连通,换热器与监测机构连通。监测机构包括:测温仪,与换热机构连通,测温仪与控制机构连接。控制机构包括:控制器,与监测机构连接,控制器与加热机构连接。供水机构包括:水泵,与换热机构连通。加热机构包括:电加热器,与控制机构连接,电加热器与换热机构连通,电加热器与除氧器连通。
锅炉大气式热力除氧器余热回收装置的除氧器的乏汽进入换热机构与供水机构进入换热机构的除盐水换热后排出,监测机构监测换热后的除盐水的温度,将温度信号发送给控制机构,控制机构将加热信号发送给加热机构,除盐水通过加热机构加热到设定温度后进入除氧器,保证了进入除氧器的除盐水水温,充分回收除氧器的乏汽余热,保证了除氧器的安全稳定运行。

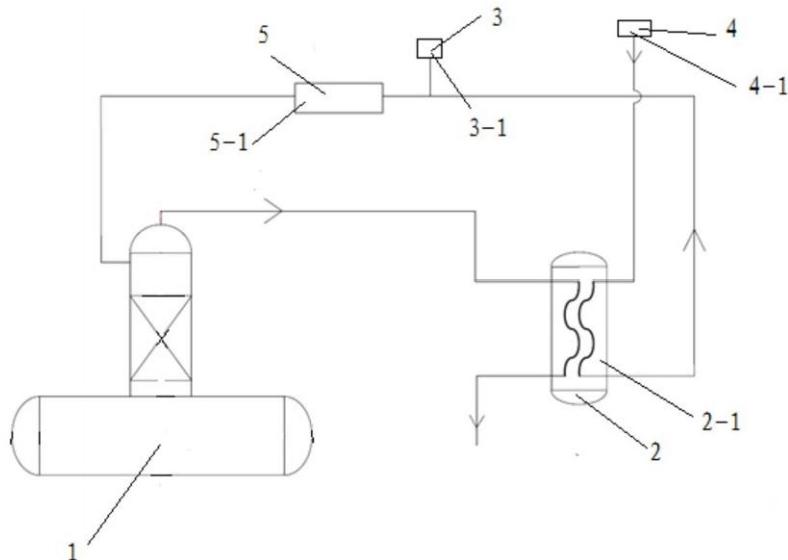

图1为本实用新型实施例提供的锅炉大气式热力除氧器余热回收装置的结构示意
图。
参见图1,一种锅炉大气式热力除氧器余热回收装置包括:换热机构2、监测机构3、控制机构、供水机构4及加热机构5。
