旋膜式除氧器,锅炉低压热力除氧器设备的溢流水封装置。现有的低压旋膜式除氧器水封有单级水封、双级水封、多级水封等多种类型,这些水封经常在蒸汽锅炉热力除氧设备中使用,水封须穿越楼层进行安装,增加了安装工程量,采用钢管及盲目板焊堵结构的水封喷发频繁,浪费水源,造成很大的能源浪费;并且需额外增加补水点,人工手动开关补水阀门,浪费时间、浪费人力。
目的在于,提供一种低压旋膜式除氧器的溢流水封装置,解决低压旋膜式除氧器需要额外增加补水源以及水封穿越楼层,增加安装工程量的问题。
低压旋膜式除氧器的溢流水封装置,顶端通过水管分别与除氧水箱、原水箱连接,底端通过阀门与排污系统连接,它包括数个依次连接的溢流水封,始端溢流水封的下端设有补水装置,始端溢流水封顶端溢流口通过管道与除氧水箱连接,末端溢流水封顶端的排放口通过管道与原水箱连接,始端水封溢流口与末端水封的排放口水平高度保持在同一水平线上。补水装置为设置在始端溢流水封下端的进水接口,进水接口通过水管与除氧水箱下端接口连接。末端溢流水封与原水箱连接的管道折弯处均采用弯头连接。
低压旋膜式除氧器的溢流水封装置,其有益效果在于,增加了下部补水装置,减少了额外加水点,不需另加补水源,且实现了水封不间断供水,解决了缺水时,手动开关阀门的工序,很大程度上减少了工人的日常工作量,实现了自动化,且溢流口与排放口位于同一水平高度,既可以实现溢流口超过正常水位自动排泄,又可以保证低于正常水位不失水,在超压时自动排放,实现水封的超压泄放功能。降低了水封垂直距离,使水封不必穿越楼层,减少了现场安装工程量;增加弯头代替部分钢管及盲板焊堵结构,使流体喷发更加流畅。

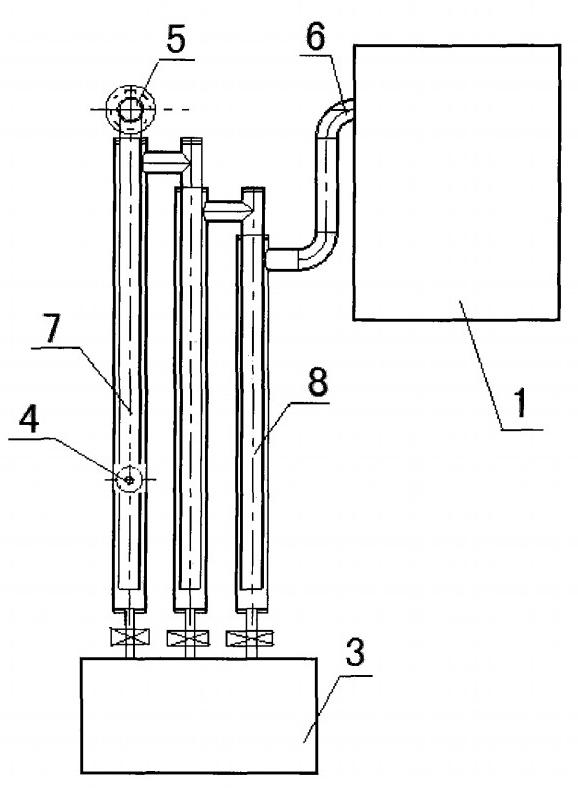

图1是低压旋膜式除氧器整体结构示意图;

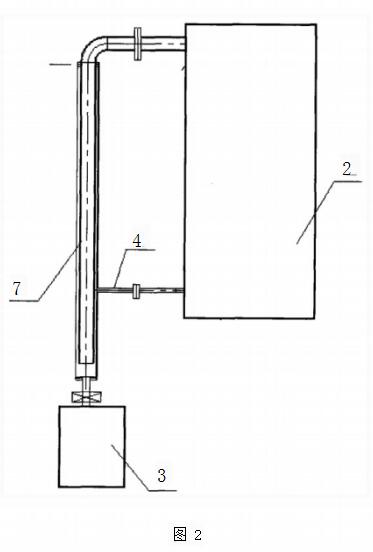

图2是图1中始端溢流水封与除氧水箱连接的结构示意图。
图中标注:
1.原水箱;2.除氧水箱;3.排污系统;4.进水接口;5.溢流口;6.排放口;7.始端溢流水封;8.末端溢流水封。
