柴油发动机消音器，轴流风机消音器产品使用说明

       柴油发动机消音器，轴流风机消音器产品使用说明，目前，随着新能源的普及，风力发电由于其绿色环保的特点而得到大力推广。对于1.5MW风电机组的散热普遍使用直接风冷方式，即使用轴流风扇直接对着轴流风机吹散热量，轴流风机在使用过程中会产生大量的噪声，若不进行消除，会对环境造成噪声污染，因此常常需要在轴流风机处加装消音器。
      柴油发动机消音器，轴流风机消音器技术问题：消音器与轴流风机连接后易发生共振，从而直接影响到噪声的消除，且降低了消音器的使用寿命。
      为了解决上述问题而提供一种环保风电机组轴流风机消音器，以解决现有技术中消音器与轴流风机连接后易发生共振，从而直接影响到噪声的消除，且降低了消音器的使用寿命等技术问题。柴油发动机消音器，轴流风机消音器技术方案具有：通过楔状的反射板将噪声反射至消音板上减弱噪声，同时通过柔性滚轮和调质橡胶制成的凸块的弹性将噪声的声波震动消除，降低了共振发生的机率，延长了柴油发动机消音器，轴流风机消音器的使用寿命等技术效果，详见下文阐述。为实现上述目的提供了以下技术方案：
      一种环保风电机组轴流风机消音器，包括消音壳体和法兰盘，消音壳体外端部固定安装有法兰盘，法兰盘内侧设置有螺纹孔，消音壳体内部底端固定安装有端板，端板中部外侧固定安装有反射板，消音壳体内部侧面设置有消音组件；
      消音组件包括滑轨和凸块，滑轨内侧设置有凸块，凸块外侧设置有柔性滚轮，柔性滚轮内侧中部设置有轮架，轮架中部外侧固定安装有支架，支架顶端固定安装有消音板。
      采用上述一种环保风电机组轴流风机消音器，在使用时，将消音壳体通过法兰盘放置在轴流风机的端部，后在螺纹孔中加装螺钉将消音壳体固定在轴流风机上，轴流风机在工作时产生的噪声经法兰盘传递至消音壳体内，噪声在到达反射板时，由于反射板为楔状结构，从而能够将噪声反射至消音板，消音板为孔板且采用玻璃纤维制成，能够对噪声进行减弱吸收，噪声在接触消音板时会产生震动，震动经支架传递至轮架端部的柔性滚轮，柔性滚轮实时卡入在凸块之间的间隙，凸块的材质为调质橡胶，具有一定的弹性，从而震动经过柔性滚轮与凸块配合后转换为弹性势能被吸收，实现了对噪声的声波震动的消弱，避免了噪声引起的消音壳体和轴流风机共振，延长了消音壳体的使用寿命。
      1、法兰盘与消音壳体通过螺钉固定或焊接固定，螺纹孔的数量为多个，螺纹孔为通孔，攻丝制成。
      2、反射板为楔状结构，反射板与端板通过螺钉固定。
      3、滑轨的数量为四对，均匀分布，滑轨与消音壳体通过螺钉固定。
      4、凸块的数量为多个，均匀分布，凸块的材质为调质橡胶，凸块之间的间隙不小于柔性滚轮的半径。
      5、柔性滚轮成对存在，柔性滚轮与轮架活动铆接。
      6、消音板为孔板，消音板的材质为玻璃纤维，消音板与支架通过螺纹固定。
      柴油发动机消音器，轴流风机消音器有益效果在于：本发明通过楔状的反射板将噪声反射至消音板上减弱噪声，同时通过柔性滚轮和调质橡胶制成的凸块的弹性将噪声的声波震动消除，降低了共振发生的机率，延长了柴油发动机消音器，轴流风机消音器的使用寿命。
附图说明
      为了更清楚地说明柴油发动机消音器，轴流风机消音器施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是柴油发动机消音器，轴流风机消音器一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

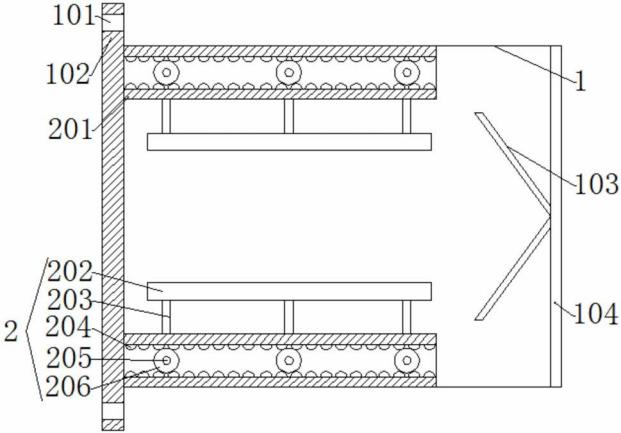

      图1是柴油发动机消音器，轴流风机消音器正视剖视图；

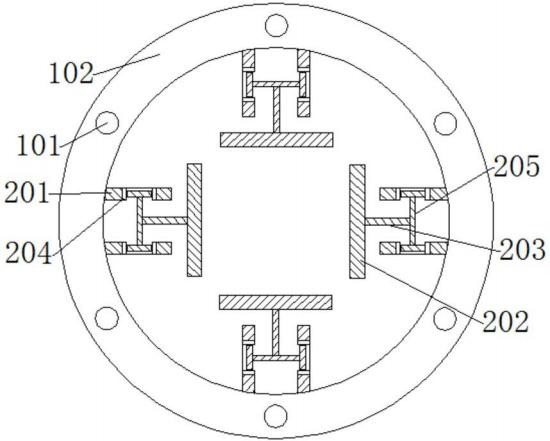

      图2是柴油发动机消音器，轴流风机消音器左视剖视图。
      1、消音壳体；101、螺纹孔；102、法兰盘；103、反射板；104、端板；2、消音组件；201、滑轨；202、消音板；203、支架；204、凸块；205、轮架；206、柔性滚轮。
