旋膜式除氧器产品锅炉使用及结构图说明

      旋膜式除氧器产品锅炉使用及结构图说明，由于旋膜式除氧器是采用锅炉的蒸汽来把给水温度提高到105度以上，从而达到除氧的效果，因而其消耗了锅炉的部分蒸汽，使用户实际能够使用的蒸汽量小于锅炉额定的蒸发量，由于旋膜式除氧器供水温度为105℃,造成锅炉排烟温度一般只能降低到150～160℃,如果继续降低锅炉排烟温度，由于温差太小，需要消耗大量的钢材，性价比会大大降低，因此相比其他低温除氧器来说，旋膜式除氧器不利于锅炉降低排烟温度。
      一种节能型旋膜式除氧器，包括旋膜式除氧器和换热器，换热器的除氧水进口连接旋膜式除氧器的除氧水出口，换热器的除氧水出口连接锅炉的进水管，换热器的软化水出口连接旋膜式除氧器的进水口，换热器的软化水进口连接软水箱，现有技术节能型旋膜式除氧器不能改变除氧器内部液面的倾斜角度，实用性低。
      一种节能型旋膜式除氧器，以解决节能型旋膜式除氧器不能改变除氧器内部液面的倾斜角度，实用性低的问题。
      旋膜式除氧器是通过如下的技术方案来实现：一种节能型旋膜式除氧器，其结构包括连接管、弧形面板、调节支座、壳体、固定支座，连接管设于壳体左端，连接管贯穿壳体，弧形面板设有两个并且分别设于壳体两侧与壳体呈一体化结构，调节支座固定安装在壳体底部左侧，固定支座与调节支座呈对称结构分布在壳体底部右侧；
      调节支座由支撑杆、活动杆、凸起、固定杆、底座组成，支撑杆与壳体固定焊接，支撑杆与下方设有活动杆并且与支撑杆机械连接，活动杆与固定杆相配合，活动杆两侧设有凸起，活动杆与凸起呈一体化结构，固定杆固定安装在底座上。
      壳体由液位计、压力表、凝结水进管、连接管、除氧瓶、补给水进管、蒸汽管组成。液位计安装在壳体内部。压力表设于除氧瓶底部左侧，压力表上方设有凝结水进管，凝结水进管贯穿除氧瓶。连接管设于除氧瓶顶部并且贯穿除氧瓶。补给水进管与蒸汽管呈上下结构分布在除氧瓶右侧。底座底部设有螺纹，增大摩擦。
      设有支撑杆、活动杆、凸起、固定杆、底座，可以通过调整调节支座的高度实现改变旋膜式除氧器内部液面的倾斜角度，不要借助其他设备，实用性高。

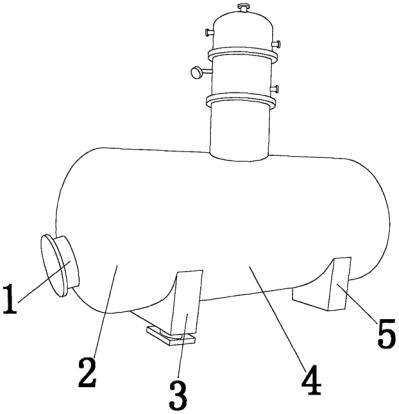

      图1旋膜式除氧器的结构示意图；

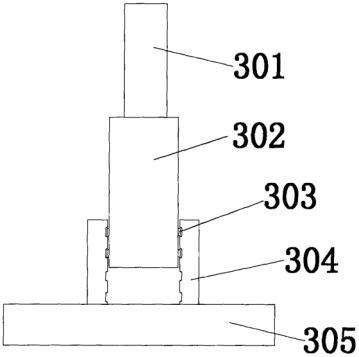

      图2旋膜式除氧器的调节支座结构示意图；

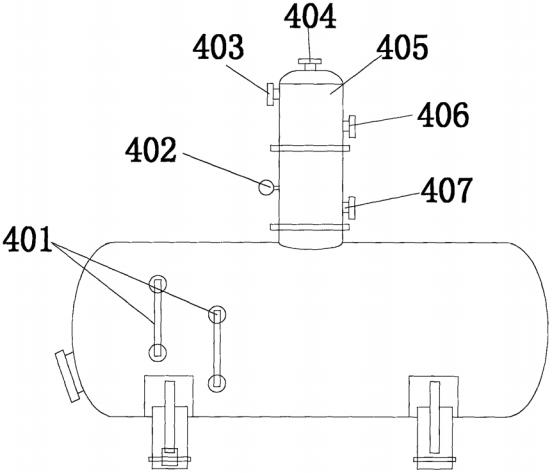

      图3旋膜式除氧器的壳体结构示意图。
      图中：连接管-1、弧形面板-2、调节支座-3、壳体-4、固定支座-5、支撑杆-301、活动杆-302、凸起-303、固定杆-304、底座-305、液位计-401、压力表-402、凝结水进管-403、连接管-404、除氧瓶-405、补给水进管-406、蒸汽管-407。
