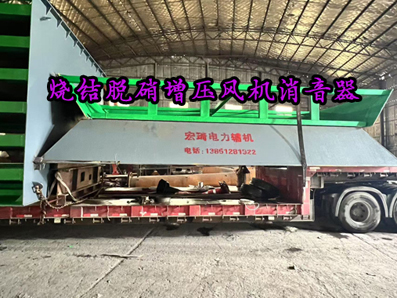

烧结脱硝增压风机消音器生产制造原理及工艺流程

 以下是烧结脱硝增压风机消音器的核心制造原理与工艺流程，结合耐腐蚀设计、声学结构优化及工业化生产要求综合整理：
一、烧结脱硝增压风机消音器核心制造原理
声学降噪机制
       阻抗复合式设计：整合抗性消声（通过多级扩张腔体反射低频噪声）与阻性消声（微穿孔板+吸声棉转化中高频声能为热能），实现宽频降噪（30dB(A)以上）。
       矩阵式消音片布局：消音片采用波浪形侧壁设计，增强声波反射路径；内部填充离心玻璃棉（密度≥80kg/m3），提升吸声效率。
极端工况适应性
       防腐核心：所有与烟气接触表面（壳体/消音片/导流板）采用高温玻璃鳞片防腐涂层，通过迷宫效应阻断酸性介质（pH 1-12）渗透，耐受130~200℃烧结烟气。
       抗热震改性：添加石墨鳞片提升涂层导热性，解决温度骤变导致的开裂问题；导流板边缘流线型封头减少气流冲刷磨损。
二、烧结脱硝增压风机消音器关键工艺流程
阶段1：材料预处理
基材加工：
       ① 316L不锈钢板激光切割（精度±0.2mm），消除毛刺；
       ② 微穿孔板数控冲孔（孔径0.8~1.2mm，孔隙率误差≤5%）。
防腐层制备：
       玻璃鳞片+环氧树脂混合喷涂，150℃固化形成≥500μm防护层，覆盖率100%。
阶段2：模块化组装
组件 工艺要点 质量控制
消音单元 消音片与连杆拼装成矩阵模块，预留热膨胀间隙（2~3mm） 模块对称度偏差≤1mm，动平衡测试≤5g·mm/kg
导流系统 流线型导流罩与消音单元嵌套，内衬离心玻璃棉 气流模拟验证，流速偏差8<%
壳体集成 分段法兰连接，密封面填充石墨盘根（漏风率≤3%） 氦检漏测试（泄漏量05<.%）
(工程案例：某300㎡脱硝增压风机消音器参数表)
阶段3：总装与测试
压力-声学联调：
       风洞测试风速8-12m/s，验证压损≤200Pa（设计阈值）；
       1米距离噪声检测≤85dB(A)，频段125Hz~4kHz全覆盖。
耐久性验证：
       加速腐蚀试验（SO2浓度200ppm，湿度15%），验证10年设计寿命。
制造陷阱规避
常见缺陷 解决方案
涂层局部未覆盖 机器人自动喷涂+内窥镜检测死角
微孔板气流啸叫 严格限制穿孔率公差，边缘去毛刺工艺
模块振动超标 增加减震连杆，出厂前扫频测试（30-100Hz）
烧结脱硝增压风机消音器增效设计建议：
       高尘工况：入口预置陶瓷滤芯（可拆卸），防止粉尘堵塞微孔（烧结烟气含尘5~8g/Nm3）；氨逃逸防护：风机消音器内壁喷涂疏铵盐涂层，避免NH4HSO4结晶腐蚀。
